- Tapered Roller Bearings - TSF (Tapered Single with Flange) Metric
- JP9049/JP9010/B

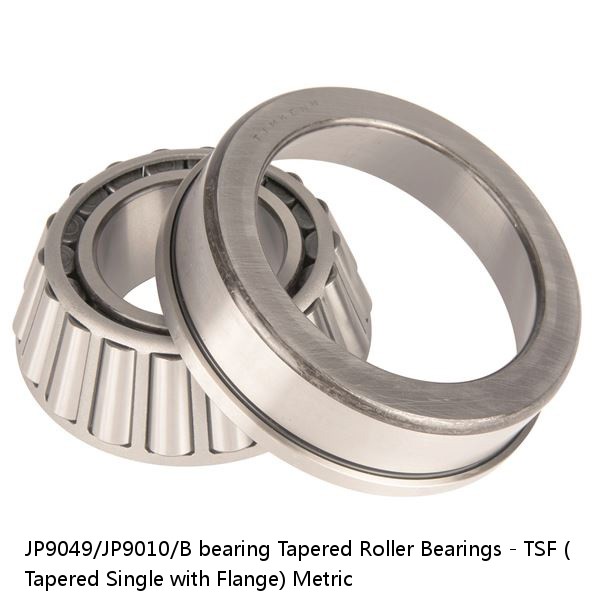

JP9049/JP9010/B bearing | Tapered Roller Bearings - TSF (Tapered Single with Flange) Metric
Price: | enquiry |
Model Number: | JP9049/JP9010/B |
Series: | 1.21 |
r - Cup Backface "To Clear" Radius2: | 24.000 mm0.9449 in |
Design Units: | 10.500 mm0.4134 in |
Db - Cup Backface Backing Diameter: | JP9000 |
da - Cone Frontface Backing Diameter: | 2 mm0.08 in |
Series | JP9000 |
Cone Part Number | JP9049 |
Cup Part Number | JP9010-B |
Design Units | METRIC |
Bearing Weight | 1.1 Kg2.5 lb |
Cage Type | Stamped Steel |
d - Bore | 90 mm3.5433 in |
D - Cup Outer Diameter | 135.000 mm5.3150 in |
D1 - Flange Outer Diameter | 142.000 mm5.5906 in |
B - Cone Width | 22.500 mm0.8858 in |
C - Cup Width | 17.500 mm0.6890 in |
C1 - Cup Flange Width | 4.000 mm0.1575 in |
T1 - Bearing Width | 24.000 mm0.9449 in |
T - Bearing Width to Flange | 10.500 mm0.4134 in |
R - Cone Backface "To Clear" Radius1 | 2.000 mm0.080 in |
r - Cup Backface "To Clear" Radius2 | 2 mm0.08 in |
da - Cone Frontface Backing Diameter | 97 mm3.82 in |
db - Cone Backface Backing Diameter | 100.10 mm3.94 in |
Da - Cup Frontface Backing Diameter | 133.35 mm5.25 in |
Ab - Cage-Cone Frontface Clearance | 3.8 mm0.15 in |
Aa - Cage-Cone Backface Clearance | 1.3 mm0.05 in |
a - Effective Center Location3 | 5.6 mm0.22 in |
C90 - Dynamic Radial Rating (90 million revolutions)4 | 33300 N7480 lbf |
C1 - Dynamic Radial Rating (1 million revolutions)5 | 128000 N28800 lbf |
C0 - Static Radial Rating | 155000 N34900 lbf |
Ca90 - Dynamic Thrust Rating (90 million revolutions)6 | 28100 N6330 lbf |
K - Factor7 | 1.18 |
e - ISO Factor8 | 0.49 |
Y - ISO Factor9 | 1.21 |
G1 - Heat Generation Factor (Roller-Raceway)10 | 83.8 |
G2 - Heat Generation Factor (Rib-Roller End) | 46 |
Cg - Geometry Factor11 | 0.12 |
