- Tapered Roller Bearings - TDI (Tapered Double Inner) Imperial
- 780702D/781400

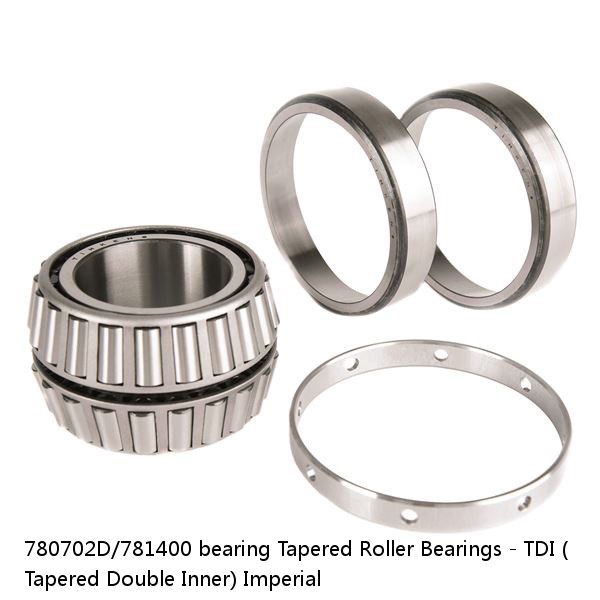

780702D/781400 bearing | Tapered Roller Bearings - TDI (Tapered Double Inner) Imperial
Price: | enquiry |
Model Number: | 780702D/781400 |
Series: | 4.8747 in123.817 mm |
r - Cup Backface "To Clear" Radius2: | 780000 |
Design Units: | 0.130 in3.30 mm |
Db - Cup Backface Backing Diameter: | Spacer shows standard nominal .01 radii, actual bearing may vary |
da - Cone Frontface Backing Diameter: | Imperial |
Series | 780000 |
Cone Part Number | 780702D |
Cup Part Number | 781400 |
Design Units | Imperial |
Bearing Weight | 105.1 lb47.70 Kg |
Cage Type | Pin-Type |
Aa - Cage-Cone Backface Clearance | 0 in0 mm |
d - Bore | 7.0000 in177.800 mm |
D - Cup Outer Diameter | 14 in355.6 mm |
B - Double Cone Width | 4.1875 in106.363 mm |
C - Cup Width | 1.6250 in41.275 mm |
T - Bearing Width across Cups | 4.8747 in123.817 mm |
R - Cone Frontface "To Clear" Radius1 | 0.130 in3.30 mm |
r - Cup Backface "To Clear" Radius2 | 0.190 in4.80 mm |
da - Cone Frontface Backing Diameter | 8.03 in204 mm |
Db - Cup Backface Backing Diameter | 12.60 in320.00 mm |
Ab - Cage-Cone Frontface Clearance | 0.54 in13.7 mm |
C90 - Dynamic Radial Rating (One-Row, 90 million revolutions)3 | 48200 lbf215000 N |
C1 - Dynamic Radial Rating (Two-Row, 1 million revolutions)4 | 324000 lbf1440000 N |
C90(2) - Dynamic Radial Rating (Two-Row, 90 million revolutions)5 | 84000 lbf374000 N |
Ca90 - Dynamic Thrust Rating (90 million revolutions)6 | 33000 lbf147000 N |
K - Factor7 | 1.46 |
e - ISO Factor8 | 0.4 |
Y1 - ISO Factor9 | 1.69 |
Y2 - ISO Factor10 | 2.52 |
Cg - Geometry Factor11 | 0.118 |
Note | Spacer shows standard nominal .01 radii, actual bearing may vary |
